Bài giảng môn Vật lí Lớp 7 - Bài 28: Thực hành: đo hiệu điện thế và cường độ dòng điện đối với đoạn mạch song song

i bóng đèn Pin như nhau
Một Ampe kế có giới hạn đo 0,5 A trở lên và có độ chia nhỏ nhất 0,01 A
Một vôn kế có giới hạn đo 6V và có độ chia nhỏ nhất 0,1 A
Một khóa K; 6) Chín đoạn dây nối
7) Mẫu báo cáo thực hành
THỰC HÀNH
ĐO HIỆU ĐIỆN THẾ VÀ CƯỜNG ĐỘ DÒNG ĐIỆN ĐỐI VỚI ĐOẠN MẠCH SONG SONG
Bài 28

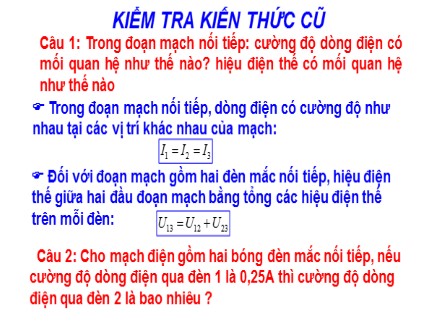

Điền từ hay cụm từ thích hợp vào chỗ trống :
Vôn kế dùng để đo ................ giữa hai điểm .
b)	 Chốt (+) của vôn kế được mắc về phía cực .. của nguồn điện
c)	 Ampe kế dùng để đo ..
d) Mắc . ampe kế vào đoạn mạch để sao cho chốt (+) của nó được nối về phía cực ... của nguồn điện .
hiệu điện thế
dương
cường độ dòng điện
nối tiếp
dương
II) NỘI DUNG THỰC HÀNH:
I) CHUẨN BỊ :
THỰC HÀNH
ĐO HIỆU ĐIỆN THẾ VÀ CƯỜNG ĐỘ DÒNG ĐIỆN ĐỐI VỚI ĐOẠN MẠCH SONG SONG
Bài 28
II) NỘI DUNG THỰC HÀNH:
2. Mắc song song 2 bóng đèn :
Quan sát hình 28.1a) nhận biết 2 bóng đèn mắc song song
1
2
3
4
M
K
+
-
N
C1
Hình 28.1a)
THỰC HÀNH
ĐO HIỆU ĐIỆN ... .
c)Tương tự : Mắc ampe kế vào mạch chính để đo cường độ dòng điện mạch chính .
 Đóng công tắc đọc và ghi giá trị I vào bản báo cáo .
4. Đo cường độ dòng điện đối với đoạn mạch mắc song song
K
+
-
A
b) Kết quả đo :
Vị trí mắc
ampe kế
Cường độ dòng điện
Mạch rẽ 1
I 1 =
Mạch rẽ 2
I 2 =
Mạch chính
I =
Sơ đồ mạch điện :
c) Nhận xét :
Cường độ dòng điện mạch chính bằng .......... các cường độ dòng điện mạch rẽ : II 1 ..I 2
Bảng 2
a) Vẽ sơ đồ cho mạch điện hình 28.2 vào khung dưới đây
C5
Hoàn thành nhận xét 3c) vào bản báo cáo
(HS vẽ vào khung này )
tổng
Cho mạch điện gồm 2 đèn mắc song song vào nguồn điện 6V , biết cường độ dòng điện qua đèn 1 là 0,35A, cường độ dòng điện mạch chính là 0,5 A Tính .
	a/ Hiệu điện thế giữa hai đầu mỗi đèn ?
	 b/Cường độ dòng điện qua đèn 2.
BÀI TẬP
Giải
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
+
-
K
M
N
Đ 1
Đ 2
Trong đoạn mạch mắc song song HĐT giữa 2 đầu mỗi đèn và HĐT giữa 2 điểm chung như thế nào ?
HĐT giữa 2 đầu các đèn mắc song song là bằng nhau và bằng HĐT giữa 2 điểm nói chung : U 12 = U 34 = U MN
Trong đoạn mạch mắc song song cường độ dòng điện mạch chính như thế nào với cường độ dòng điện các mạch rẽ ?
Trong đoạn mạch mắc song song cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ : I = I 1 + I 2
Hướng dẫn về nhà :
Củng cố - Dặn dò :
 Về học thuộc 2 nhận xét về HĐT và cường độ dòng điện của đoạn mạch song song
 Làm BT 28.1; 28.2; 28.16 và 28.18
 Xem soạn trước bài : “An toàn khi sử dụng điện ”
Bài học đến đây là kết thúc
